Con un diminuto bolígrafo iónico es posible crear en un líquido letras, figuras y patrones que se pueden borrar y corregir
JGUM/T21
Madrid
Una nueva investigación ha convertido una perla de intercambio iónico en un diminuto bolígrafo capaz de trazar líneas, letras, figuras y patrones complejos en una balsa de agua del tamaño de una moneda de un euro. El sistema permite borrar y corregir lo escrito y en teoría sería posible conservar las letras mucho tiempo e incluso hacerlas fluorescentes.
Investigadores de la Universidad de Mainz, TU Darmstadt, ambas en Alemania, y de la Universidad de Wuhan, en China, han superado los obstáculos fundamentales para escribir y dibujar líneas, letras y patrones complejos dentro de la masa de un líquido como el agua.
La escritura es una técnica cultural milenaria. Hace miles de años, los humanos ya grababan signos y símbolos en losas de piedra.
Las escrituras se han vuelto mucho más sofisticadas desde entonces, pero un aspecto sigue siendo el mismo: ya sea que el escritor use el alfabeto cuneiforme o moderno, se requiere un sustrato sólido, como arcilla o papel, para fijar las estructuras escritas en su lugar.
Sin embargo, los autores de esta investigación se preguntaron cómo escribir en un fluido a granel como el agua sin fijar sustratos.
COMO LAS ESTELAS DE LOS AVIONES
El concepto no sería diferente a la forma en que los aviones dejan estelas de vapor tridimensionales cuando cruzan el cielo, en comparación con la escritura bidimensional con un bolígrafo sobre papel seco.
Cuando sumerges la punta de una pluma estilográfica en agua e intentas escribir algo con ella en el agua, por supuesto, tienes poco éxito. El movimiento de la punta relativamente grande a través del agua crea turbulencias que eventualmente erradicarán cualquier rastro de tinta que quede.
Pero como indica el número de Reynolds, un número adimensional utilizado en mecánica de fluidos, y que es el factor utilizado para calcular el flujo de fluido: cuanto más pequeño sea el objeto en movimiento, menor será el número de vórtices que creará.
Sin embargo, para aprovechar esto, se necesitaría un bolígrafo verdaderamente diminuto y esto requeriría una enorme reserva de tinta que anularía el efecto del pequeñísimo bolígrafo.
UNA PERLA DE INTERCAMBIO IÓNICO SIRVE COMO BOLÍGRAFO
El equipo de investigadores decidió adoptar una estrategia completamente nueva para superar este problema inherente: “hemos puesto la tinta directamente en el agua y utilizamos una microperla hecha de material de intercambio iónico con un diámetro de 20 a 50 micrones como instrumento de escritura”, explica el profesor Thomas Palberg de la JGU.
Esta perla es tan pequeña que no genera ningún vórtice. Lo inteligente es que la perla intercambia cationes residuales en el agua por protones, alterando así el valor del pH local del agua.
Si la perla se hace rodar por la base de un baño de agua, traza una pista invisible de pH más bajo en el líquido. Esto atrae las partículas de tinta y se acumulan en el camino marcado por la punta de la bola. El resultado es una fina línea de unas pocas centésimas de micra de ancho que marca la zona del valor de pH más bajo.

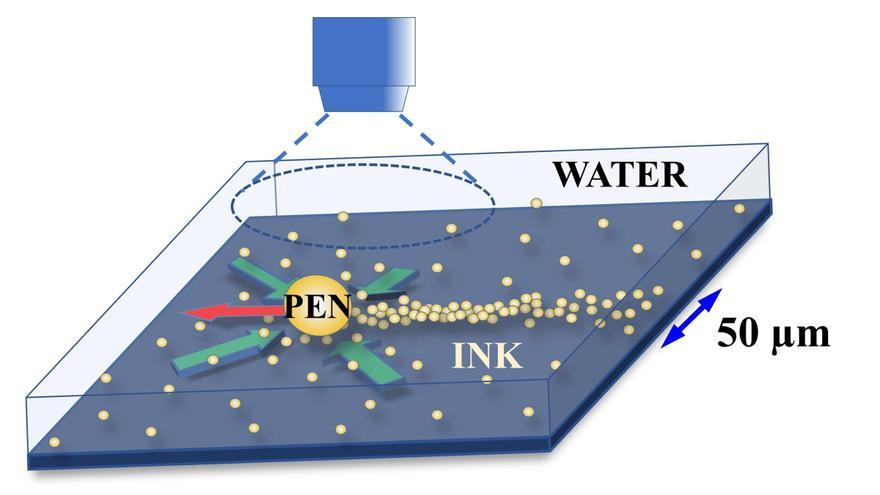

Esquema funcional de cómo "escribir en el agua": el bolígrafo atrae la tinta, el exceso de tinta queda como huella. /THOMAS PALBERG.
LETRAS EN EL AGUA
Con este sistema, para escribir una letra en agua basta con inclinar el recipiente donde está el líquido de tal manera que la perla se mueva para delinear el carácter deseado. "Durante nuestros primeros intentos, movimos el recipiente de agua a mano, pero desde entonces hemos construido un balancín programable", continuó Palberg.
“En un recipiente de agua no mayor que una moneda de un euro, pudimos producir un patrón simple parecido a una casa del tamaño del título de un carácter 'I' en una fuente de 18 puntos, y luego lo observamos bajo el microscopio. Pero todavía estamos sólo en la fase preliminar”.
Cualquier tipo de forma escrita que pueda producirse utilizando líneas continuas puede reproducirse fácilmente, como han demostrado otras simulaciones.
Además, también se podrían lograr interrupciones, como entre letras separadas, porque, por ejemplo, el proceso de intercambio iónico podría activarse y desactivarse a voluntad mediante técnicas de exposición a la luz. Incluso es posible borrar y corregir lo escrito.
MODELO TEÓRICO
El profesor Benno Liebchen y Lukas Hecht de TU Darmstadt han desarrollado un modelo teórico que explica el mecanismo que hace viable la escritura en agua.
Las simulaciones correspondientes han demostrado que este mecanismo es un efecto genérico, no específico y, por lo tanto, que podría utilizarse en una amplia variedad de formas, según Liebchen.
“Además de las perlas de resinas de intercambio iónico, también se podrían utilizar 'bolígrafos' formados por partículas calentables mediante láser o incluso micronadadores gobernables individualmente”, señaló.
“Esto podría incluso permitir una extensa escritura paralela de estructuras en el agua. Por tanto, el mecanismo también podría utilizarse para generar patrones de densidad muy complejos en fluidos”.
NUEVA FORMA DE ESCRITURA
Una implicación importante de las simulaciones teóricas es que esta nueva forma de escritura no está limitada por la necesidad de una base para el contenedor de fluido, porque el efecto no es específico en cuanto a dónde ocurre en el líquido.
Sería suficiente con que la tinta fuera transportada rápidamente hasta los contornos "escritos" y éstos desaparecieran únicamente mediante difusión para que las líneas permanecieran claramente visibles durante unos diez minutos.
Utilizando tintas "adhesivas" sensibles a los rayos UV, podría incluso resultar posible fijar líneas y letras durante más tiempo.
MUCHAS POSIBILIDADES
Hay muchas variaciones potenciales que podrían realizarse mediante el uso de diferentes componentes en la forma del instrumento de escritura, el tipo de trazo dibujado, la tinta o la forma de dirección empleada.
Una opción sería utilizar tinta fluorescente y varias cuentas de escritura muy ligeras que podrían moverse a través del fluido en tres dimensiones con la ayuda de pinzas ópticas.Noticias relacionadas
Esto no sólo daría como resultado formas luminiscentes, sino que también podría usarse para la estructuración 3D de fluidos. "Nuestro nuevo enfoque es muy robusto y tiene potencial para una modularidad extrema", destacó Palberg. "Y se puede desarrollar de una variedad excepcionalmente amplia de formas diferentes". Los investigadores han publicado los resultados de su trabajo en la revista. "Small".
_______________
REFERENCIA
Writing Into Water. Nadir Möller et al. Small; 21 August 2023. DOI:https://doi.org/10.1002/smll.202303741
